Нефтедобыча · подземный ремонт скважин
Ремонт скважины от демонтажа до монтажа устья
Шесть связанных сценариев, в которых оператор ПРС руками проходит полный цикл: разбирает устье, поднимает и спускает штанги и трубы НКТ, собирает арматуру обратно.
- Сценарии
- 6 сценариев, около 160 шагов
- Оборудование
- ЭТА-60, ЭШН, спайдер, гидроключ
- Модели
- Ключевое оборудование смоделировано нами
- Статус
- Пилотная версия (прототип 2025 года)
Задача
ПРС — однообразная, но опасная работа: тяжёлое оборудование над головой, вращающиеся ключи, давление в скважине. Ошибка в последовательности может привести к травме или аварии.
Новых операторов учат на действующих скважинах, в ходе реального ремонта.
Решение

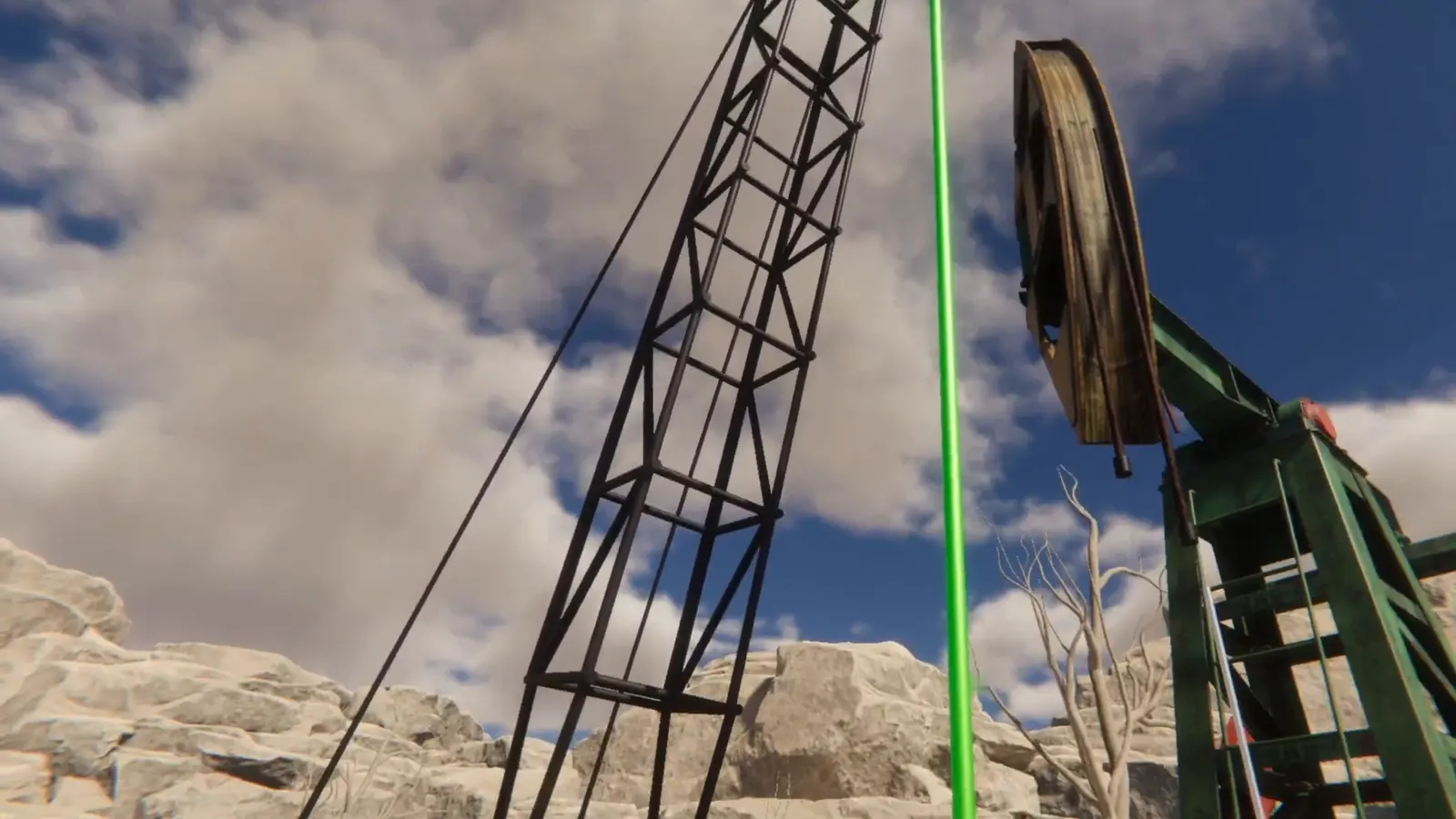

Мы воссоздали площадку скважины со станком-качалкой, мостками и инструментом. Каждый инструмент работает физически: клешни ЭТА-60 открываются курком, рычаг спайдера двигает тяги, гидроключ вращает трубу.
Голограммы показывают, куда установить узел, а текст — что сделать дальше. Шаги идут по технологической карте, подъём и спуск отрабатываются на двух штангах и одной-двух трубах НКТ, а сценарий можно пройти заново.
Шесть сценариев ПРС
01
Демонтаж устья скважины
20 шагов. Разборка начинается только после проверки, что в линии нет давления.
- Закрыть задвижку и открыть кран для проверки давления
- Убедиться, что из крана не идёт жидкость
- Закрыть вторую задвижку
- Открутить быстроразъёмные гайки молотом
- Приподнять и провернуть устьевую арматуру
- Установить ЭШН и закрыть защёлку
- Открутить соединение штанговыми ключами
02
Подъём штанг
Подготовка и цикл из 14 шагов на каждую из двух штанг.
- Снять ЭШН с крюка и закрепить на штанге
- Закрыть защёлку и надеть ЭШН на крюк
- Открутить штангу штанговым ключом
- Снять штангу с крюка и убрать от центра
- Повторить цикл для второй штанги
03
Подъём НКТ
Подготовка из 18 шагов и подъём одной трубы за 13 шагов.
- Зацепить ЭТА-60 на крюк и закрыть защёлку
- Захватить колонну элеватором ЭТА-60

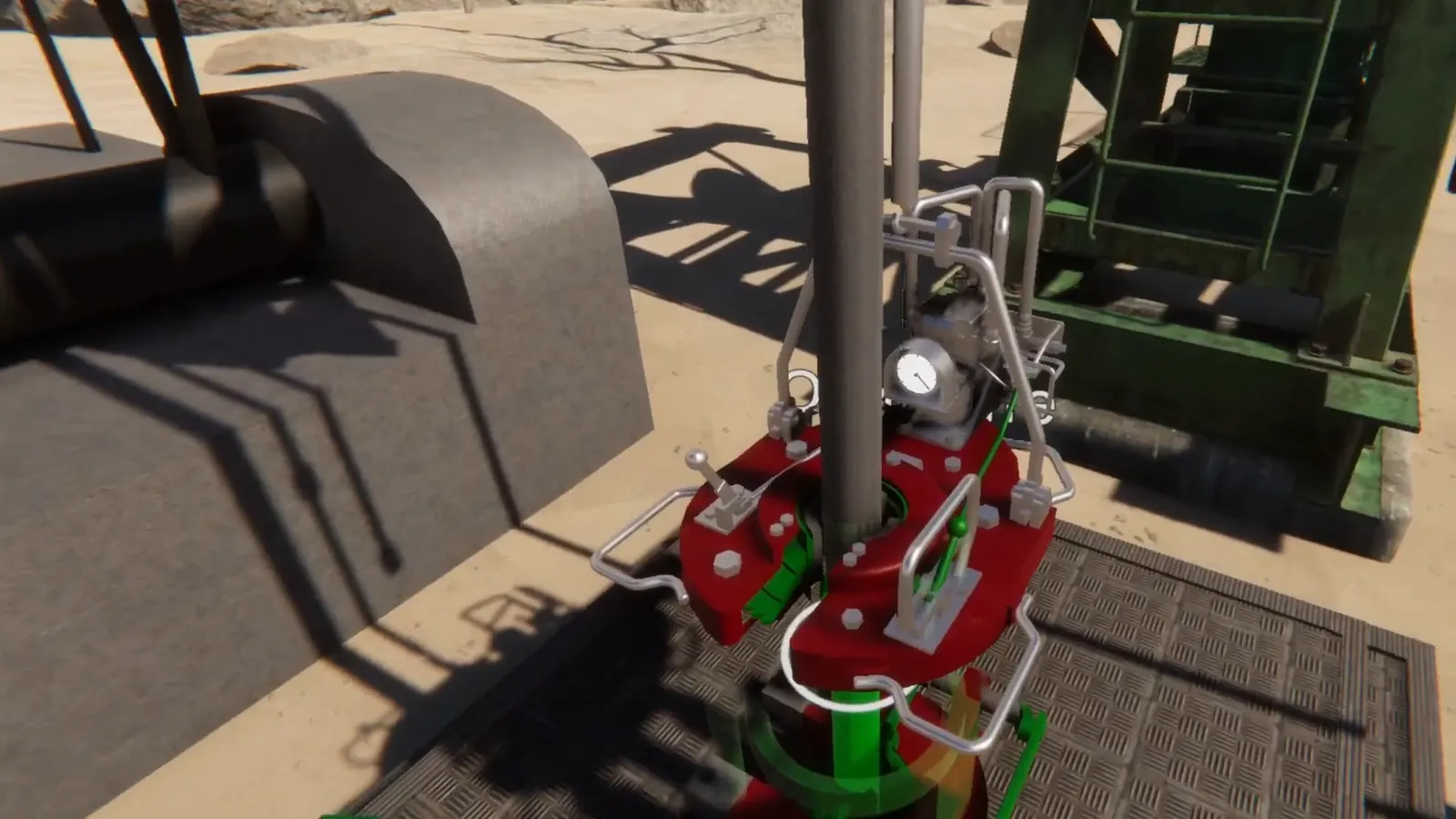

- Установить и закрыть спайдер
- Открутить крестовину: 10 ударов молотом
- Поставить гидроключ и развинтить трубу

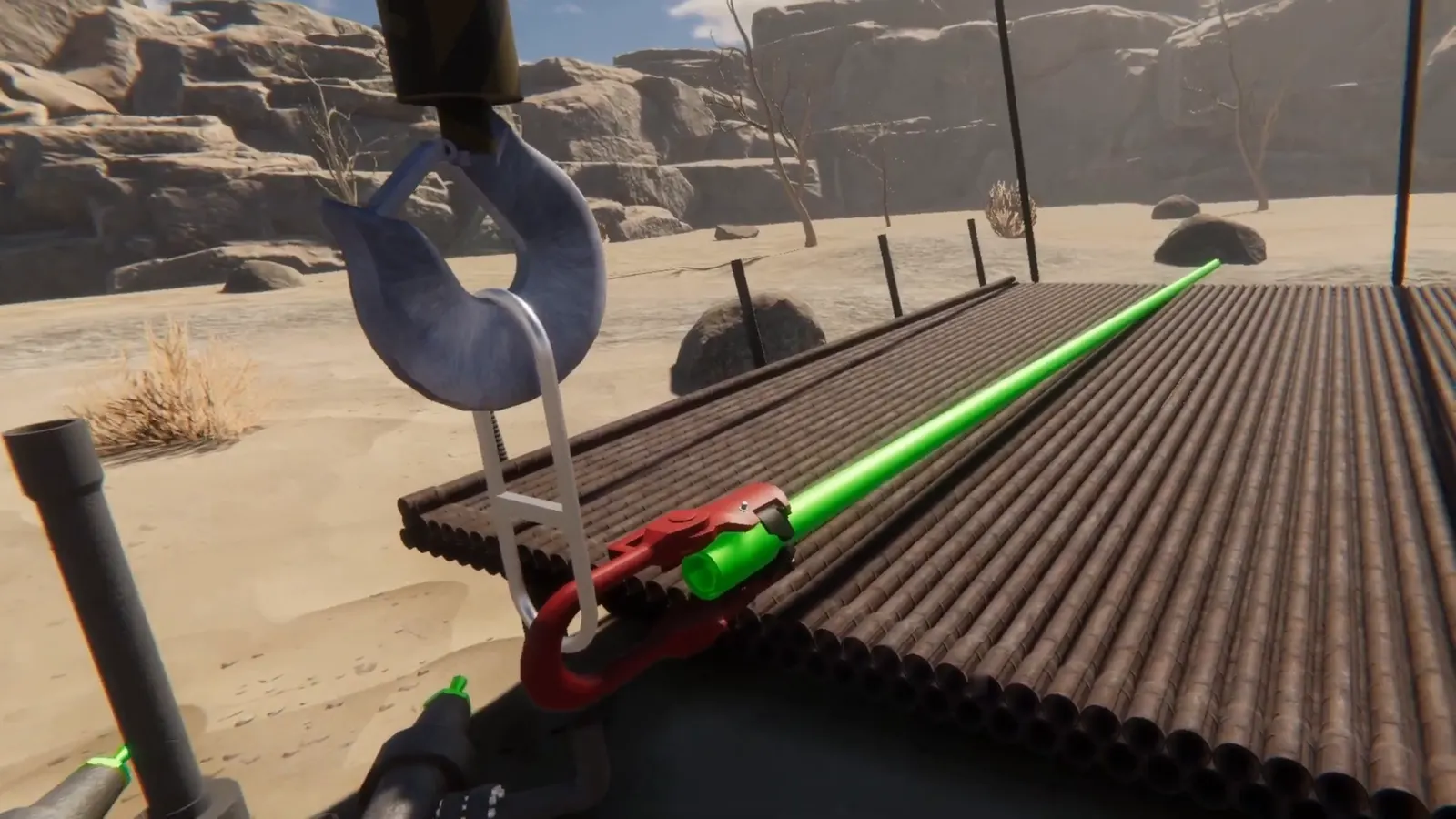

- Уложить трубу на мостки
04

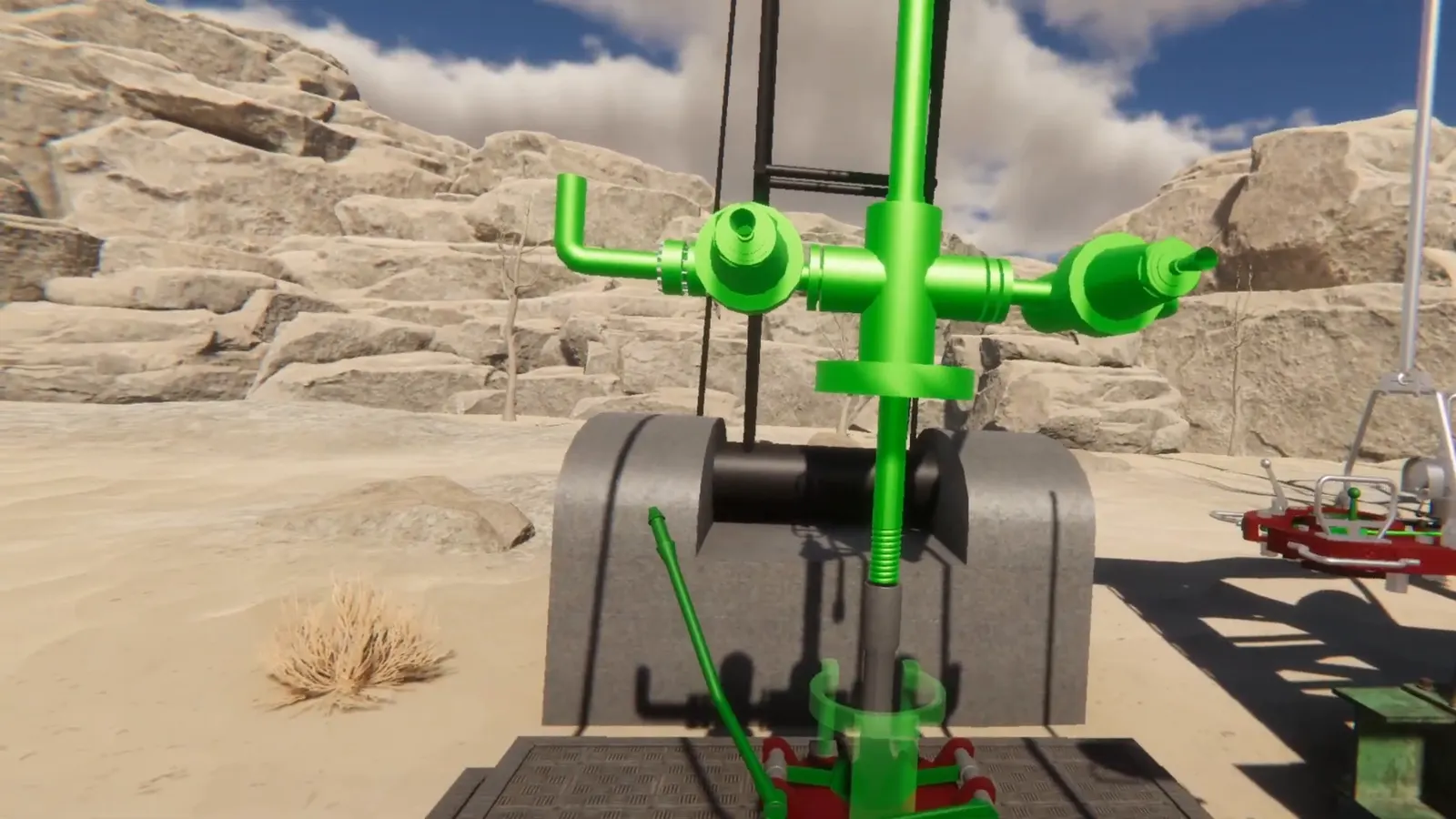

Спуск НКТ
Три блока: первая труба, цикл свинчивания, посадка колонны.
- Закрыть ЭТА-60 на трубе и подать её к устью
- Закрыть спайдер и отцепить ЭТА-60
- Свинтить соединение гидроключом
- Открыть спайдер и опустить колонну
- Закрутить устье, снять спайдер и ЭТА-60
05
Спуск штанг
Две штанги: первая за 8 шагов, вторая — за 13.
- Надеть ЭШН на штангу и закрыть защёлку
- Надеть ЭШН на крюк и подать штангу к устью
- Закрутить штангу ключом
- Снять защёлку и ЭШН с крюка
06

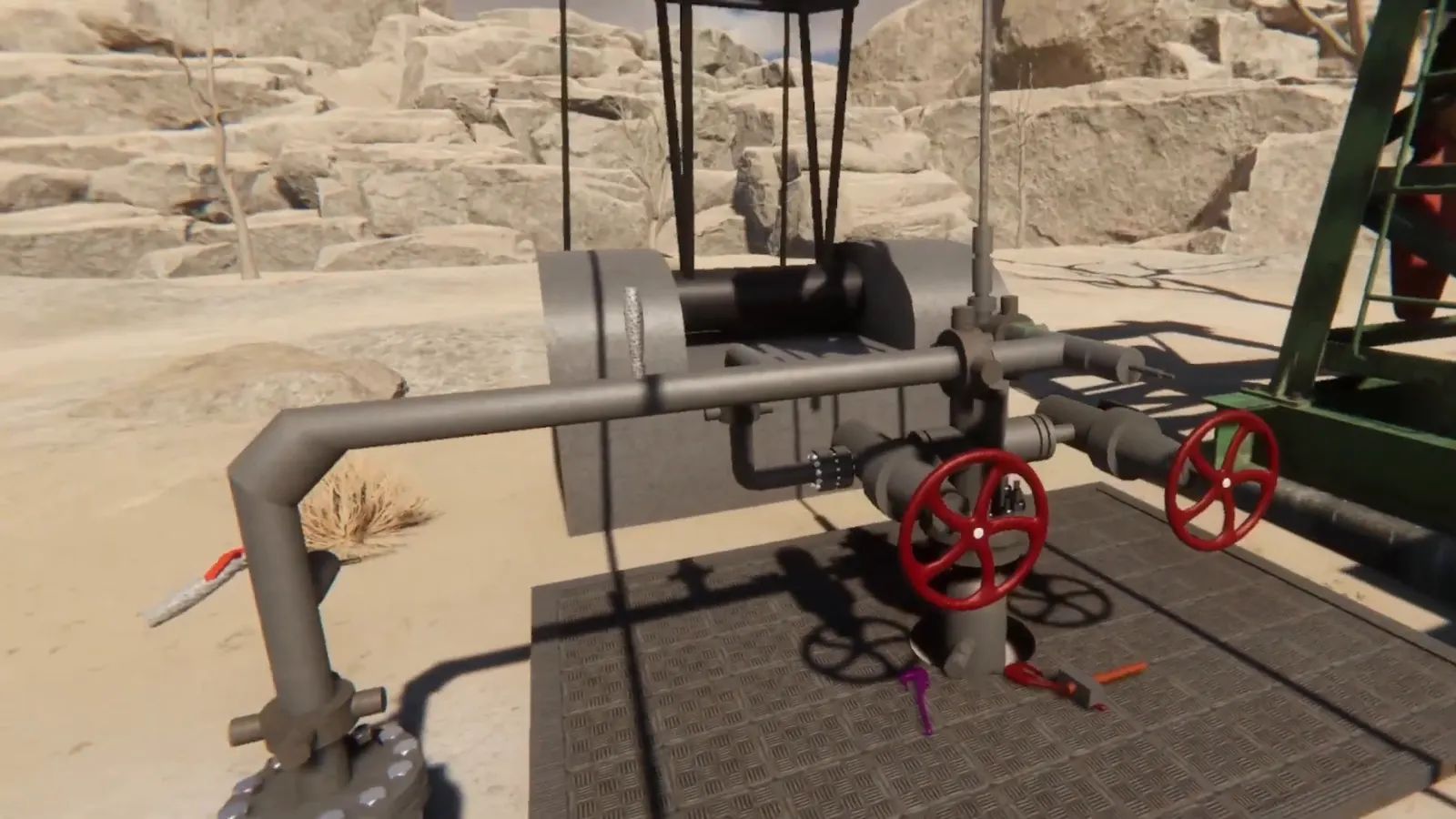

Монтаж устья скважины
20 шагов: сборка устья и открытие задвижек.
- Поднять сборку устьевого сальника на ЭШН
- Закрутить сборку штанговыми ключами
- Установить патрубок и затянуть гайки молотом
- Поставить на место выкидную линию
- Открыть задвижку и закрыть кран
Нужен тренажёр для ваших бригад?
Заказать демонстрациюЧто нужно для запуска
- Шлем
- Meta Quest 3 или 3S
- Компьютер
- ПК с видеокартой уровня RTX 4070: тренажёр работает в связке с ПК
- Место
- Свободная зона около 2 × 2 м на одну станцию
- Интернет
- Только для первичной настройки шлема
- Языки
- Русский; казахский и английский добавляем при внедрении
Результат
- Все шесть сценариев ПРС проходятся до последнего шага: около 160 шагов, из них 114 — действия оператора.
- При внедрении добавляем журнал, режим экзамена, учёт ошибок и времени. В пилоте на 4–8 недель сравниваем вашу группу с группой после обычного инструктажа.
- Модели ЭТА-60, ЭШН, спайдера и гидроключа подходят для новых сценариев: КРС и освоение скважин.
